基于龍芯2F的3U CPCI主板
PE-L2F10

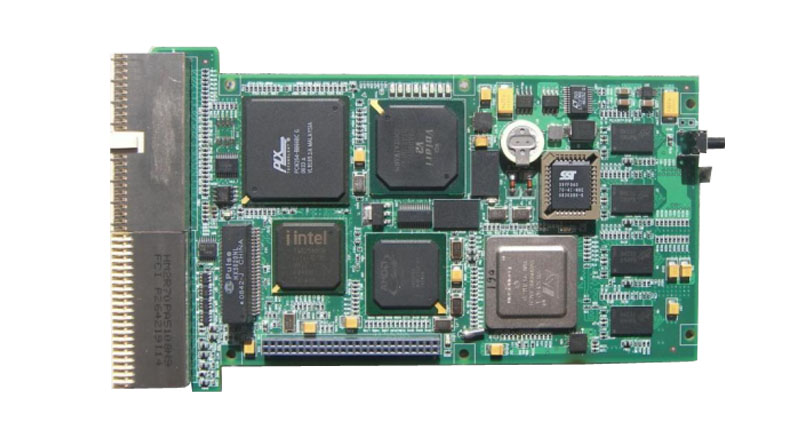

基于單片龍芯 2F 的 3U CPCI 板是一款采用龍芯 2F 高性能通用處理器并符合PICMG2.0R3.0 規范的 CPCI 單板計算機。本模塊為 3U 結構（100mm×160mm），可用于 CPCI機箱系統槽（System Slot），作為主設備(Host Device)工作；也可用于 CPCI 機箱外圍槽（Peripheral Slot），作為外圍設備（Peripheral Device）工作。無需更改任何硬件設置即可實現主設備和外圍設備兩種工作方式的切換。
本模塊可以與標準 CPCI 模塊配合使用，構成多機系統，并可與 CPCI 機箱內的其它設備通訊。板載雙端口千兆網符合 PICMG2.16R1.0 規范，可與 CPCI 交換板配合用于包交換背板中。本模塊功能全面，體積小，能夠滿足用戶快速增長的計算和通信應用的需求。
操作系統支持
● Linux 2.6.27 及以上內核版本
● vxWorks 5.5 及以上版本
● 龍芯 2F 處理器（3W@800MHz）
● 板載 64 位 DDR2 內存顆粒，基本配置為 1GB
● AMD CS5536AD 南橋
● 板載 Intel FW82546GB 雙端口 10/100/1000Mbps 自適應網絡控制器
● 板載 XGI V2 顯示控制器，支持 1600 x 1200 的分辨率
● 板載 Silicon Image Sil0680A 硬盤控制器
● 板載 PLX PCI6254 PCI 總線橋接設別，支持透明橋/非透明橋模式，可以自適應切換
● 板載 AD1819BJST AC97 音頻解碼器
● 512KB FLASH ROM 用于系統 BIOS 存儲
● 2 個千兆網絡接口
● 1 個基于 IDE 接口的電子盤插座
● 1 個標準 IDE 接口（從 CPCI 德 J2 槽引出）
● 1 個 VGA 接口
● 4 個 USB2.0 接口
● 1 個鍵盤鼠標接口
● 2 個 RS232 串口
● 1 個音頻接口：Line-out、Line-in、Micphone
● 通過加固設計，適用于加固機箱
● 符合 PICMG 2.0R3.0 CompactPCI規范
符合 PICMG 2.16R1.0 CompactPCI規范
